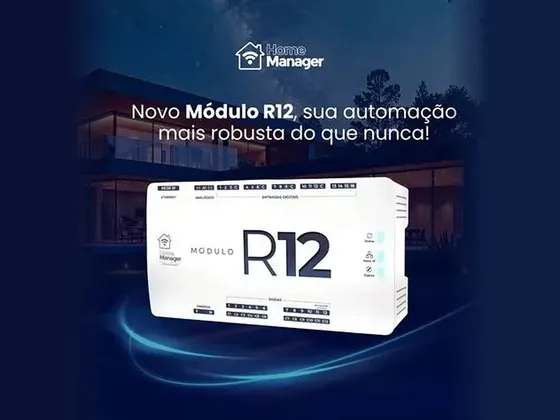

Home Manager IP X8 / R12 / IR PRO – driver Control4

Driver para integração direta dos módulos Home Manager IP ao Control4, sem necessidade da Smart Center. Toda a configuração é feita no Composer, e durante o processo é criada automaticamente uma rede Zigbee entre os módulos, que dá redundância de comunicação.

Os módulos IP (X8, R12, E28) atuam como coordenadores Zigbee e integram também os módulos Home Manager só Zigbee, como o novo R2 (4 entradas e 2 relés), X1, X2, X4 e Home One, pelo driver Zigbee Module. Os acionamentos de entradas e saídas são gravados nos próprios módulos: se o controlador ou a rede IP falharem, a iluminação continua funcionando.

Instalação

  1. Instale o driver Home Manager IP Device Manager; ele pesquisa automaticamente os módulos IP na rede.
  2. Ligue a alimentação do primeiro módulo e aguarde o driver encontrá-lo; ele será configurado como coordenador da rede Zigbee.
  3. Ligue o próximo módulo e aguarde a confirmação; os seguintes se conectam automaticamente à rede do primeiro.
  4. Para módulos só Zigbee (R2, X1, X2, X4, Home One etc.), adicione um driver Zigbee Module por módulo e escolha o módulo em “Module Selector”.
  5. Ajuste nas propriedades o tipo das entradas (“Inputs Config”), o estado inicial das saídas e a entrada analógica.

Recursos

  • Configuração dos módulos feita toda no próprio driver
  • Busca automática dos módulos IP na rede
  • Rede Zigbee criada automaticamente, com redundância de comunicação
  • Acionamentos gravados nos módulos: a iluminação funciona mesmo sem controlador ou rede
  • Módulos Zigbee (R2, X1, X2, X4, Home One, Entradas, Sensor, 0-10V) integrados pelo X8, R12 ou E28
  • Entradas configuráveis como interruptor, pulsador ou sensor
  • Estado inicial das saídas configurável e troca de módulo mantendo a configuração
  • Entrada analógica para sensor de luminosidade ou temperatura
  • Drivers de dimmer, switch, keypads, persianas, IR, sensor de movimento, RGBW e fechadura Yale Zigbee

Requisitos

  • Módulos Home Manager IP na mesma rede local do controlador
  • Controlador com acesso à internet para a licença

Histórico de versões

  1. 20261015

    Atualização das bibliotecas e do sistema de licenciamento. Nova documentação (PT/EN), incluindo o uso do módulo R2 com o driver Zigbee Module. Corrigido: vincular de novo um módulo Zigbee a um driver gerava erro; na troca de um módulo Zigbee ou do módulo IP, os drivers Zigbee conectados não eram avisados; na troca do módulo IP, o ID Zigbee e as cenas do novo módulo não ficavam salvos; uma mensagem de erro enviada pelo módulo gerava erro no driver; o registro de eventos na primeira conexão (antes de o módulo receber nome) interrompia a configuração inicial; imagem grande do driver corrigida.

  2. 420

    Adicionado suporte ao R12.

  3. 409

    Corrigido erro na rotina de substituição de módulo X8.

  4. 408

    Corrigido o idioma das mensagens.

  5. 407

    Atualizado sistema de licenciamento.

  6. 406

    Propriedade para habilitar ou desabilitar a gravação de log de eventos.

  7. 405

    Comandos de gravação em memória compatíveis com os canais dos módulos Home One.

  8. 404

    Corrigida a leitura do MAC do controlador nos controladores Core (licenciamento).

  9. 403

    Suporte aos novos módulos X com novo chip Zigbee e memória de estado das saídas.

  10. 402

    Corrigida a gravação das teclas na memória dos módulos.

  11. 401

    Opção para integração de módulos X8 puramente via Zigbee.

  12. 400

    Gravação dos acionamentos de cortinas na memória dos módulos e melhorias na gravação em memória.

  13. 321

    Alterado teste de conexão Zigbee das fechaduras Yale.

  14. 320

    Comando de ligar (100%) compatível com os dimmers do Home One.

  15. 319

    Logs de eventos passam a ser mantidos por 1 mês.

  16. 318

    Corrigido comando de liberar rede Zigbee.

  17. 317

    Novas funções de log e gerenciamento Zigbee.

  18. 316

    Atualizadas mensagens de log e configurações do Zigbee.

  19. 315

    Corrigidas as conexões de keypad.

  20. 314

    Suporte a novos comandos do firmware 52.

  21. 313

    Corrigida a ação de excluir módulo Zigbee.

  22. 312

    Suporte aos módulos Home One e Sensor.

  23. 311

    Correções internas.

  24. 310

    Suporte aos módulos Home Manager X Zigbee.

  25. 302

    Corrigida a gravação das entradas na memória dos módulos.

  26. 301

    Corrigida gravação de cenas com mais de 4 acionamentos no mesmo módulo.

  27. 300

    Compatibilidade com os novos chips Zigbee; nova identificação da rede Zigbee ao criar o servidor; controle do dimmer segurando o pulsador (driver Keypad Pulse); propriedade de estado inicial das saídas.

  28. 204

    Melhoria na verificação da conexão com o módulo.

  29. 203

    Sincronização do status das saídas após reinicialização do módulo.

  30. 202

    Rampa da saída configurada como instantânea ao conectar a um relé.

  31. 201

    Requisição de status dos sensores de temperatura/luminosidade.

  32. 200

    Versão beta final.
