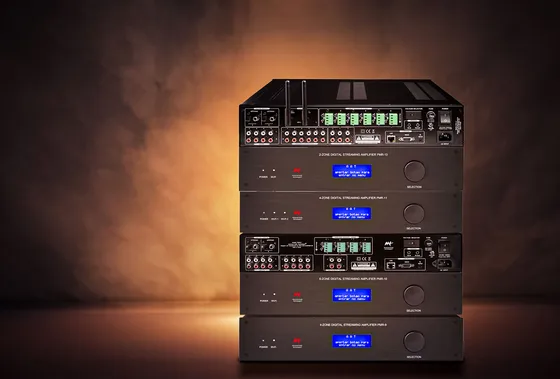

AAT – Multiroom PMR

Driver para integração dos multirooms AAT PMR, de todos os modelos, ao Control4 por Ethernet ou serial RS-232. O multiroom aparece como uma matriz de áudio: cada zona do PMR é ligada a um ambiente do projeto, com seleção de entrada, volume, mudo, graves, agudos e balanço.

Inclui modo de volume logarítmico, que compensa a característica dos PMR de só começar a soar perto da metade do volume, e limite de volume máximo por zona.

Instalação

1. Adicione o driver ZoomDH – AAT Multiroom PMR IP/RS232 ao projeto no Composer Pro.
2. Por rede, preencha IP Address e, se necessário, TCP Port (5000 ou a porta configurada no painel). Por serial, conecte a conexão RS-232 à porta serial do controlador.
3. Na aba Connections, ligue as fontes às entradas e cada zona ao seu ambiente.
4. Ajuste Volume Control Mode e o volume máximo de cada zona.

Recursos

• Controle das zonas de áudio: liga/desliga, volume e mudo
• Chaveamento das 4 entradas matriciais (analógicas e digitais) para as zonas
• Entradas de streaming 7 e 8 e conexões ópticas virtuais
• Volume máximo configurável por zona
• Modo de volume linear ou logarítmico
• Ajuste de graves, agudos e balanço pelas interfaces do usuário
• Retorno do estado real do aparelho, inclusive de mudanças feitas fora do Control4
• Suporte aos modelos PMR6, PMR7 e PMR8

Requisitos

• Firmware do multiroom 1.13 ou superior
• Multiroom com IP fixo ou reserva de DHCP (portas TCP 5000 ou 1024), ou cabo RS-232

Histórico de versões

1. 2026101414/10/2026

   Driver reescrito sobre as bibliotecas atuais da ZoomDH, sem a biblioteca antiga do AVSwitch. Correção: quando o multiroom enviava várias respostas juntas, só a primeira era tratada e retornos de volume, mudo e entrada se perdiam. Resposta fora do formato não descarta mais as seguintes. Verificação da versão mínima de firmware corrigida (1.9 era aceita como mais nova que 1.13). Biblioteca de licença nova, com 30 dias de teste. Documentação em HTML (PT/EN).

2. 21130/03/2026

   Ligar e desligar zonas passa a usar mudo em vez de standby, a pedido da AAT.

3. 21029/08/2024

   Propriedade Volume Control Mode (linear ou logarítmico).

4. 20906/08/2024

   Alterado o comando de standby/mudo.

5. 20805/05/2023

   Graves e agudos no Navigator a partir do OS 3.2.3.

6. 20723/09/2022

   Corrigido o índice das entradas de streaming.

7. 20604/04/2022

   Conexões de saída RCA.

8. 20502/02/2022

   Entradas de streaming 7 e 8 e volume máximo por zona.

9. 20406/10/2020

   Corrigido o retorno da Zona 1 no Composer.

10. 20324/06/2020

    Desliga o multiroom quando todas as zonas são desligadas, porta TCP configurável e IDs das zonas compatíveis com o Composer 3.x.

11. 20225/05/2020

    Corrigido o índice das entradas digitais.

12. 20129/10/2019

    Corrigidos PULSE_VOL_UP e PULSE_VOL_DOWN.

13. 20003/10/2019

    Suporte aos modelos PMR6, PMR7 e PMR8.

14. 10208/05/2019

    Conexões ópticas virtuais em todas as entradas.

15. 10128/02/2019

    Corrigido o standby ao desligar e religar zonas; comandos do firmware 1.10.

16. 10009/12/2018

    Versão inicial.
